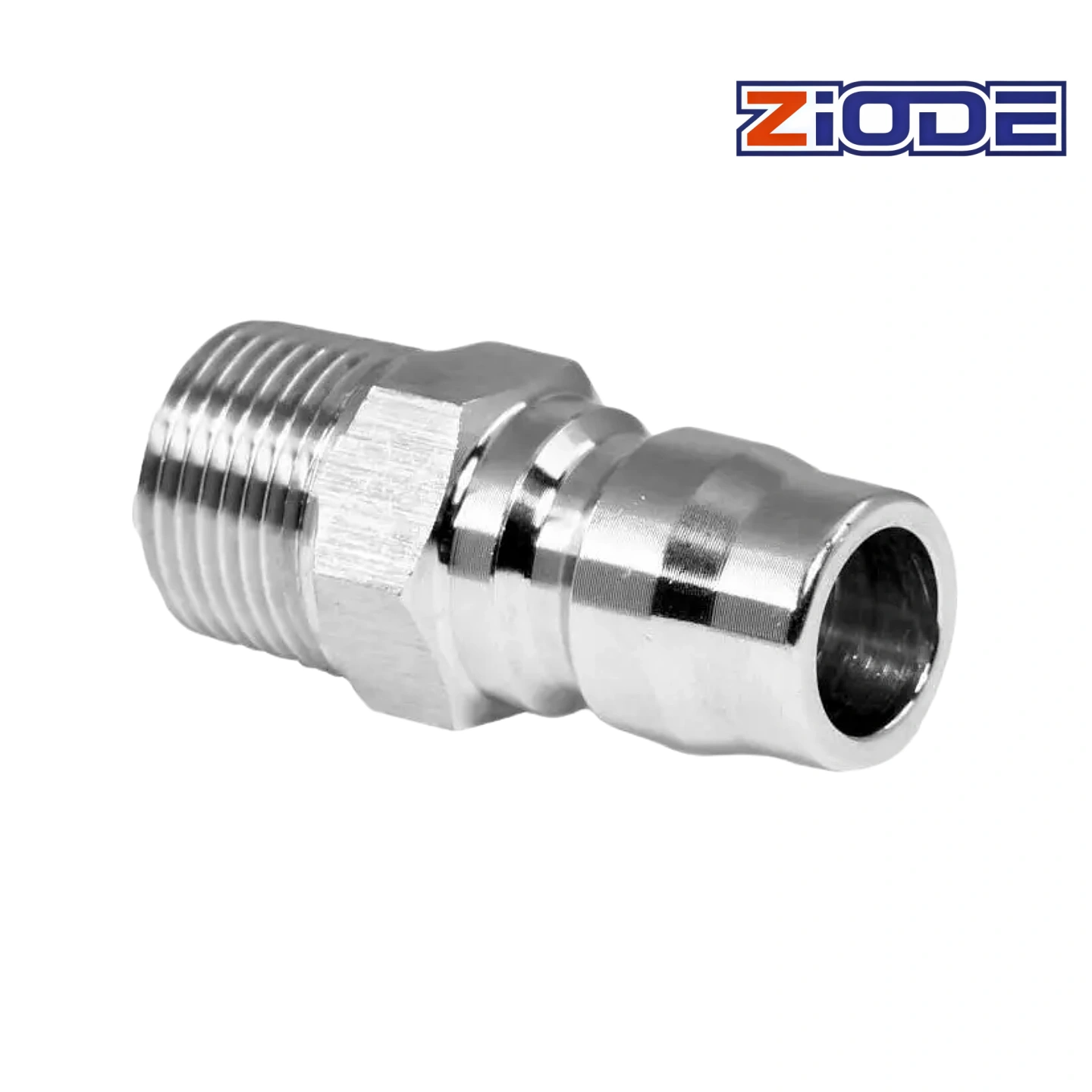

Acoplamientos de paso directo

Los acoplamientos hidráulicos de paso directo, también denominados INDUSTRIAL INTERCHANGE, están diseñados para aplicaciones que requieren un flujo de fluido ininterrumpido y sin restricciones. A diferencia de los acoplamientos con válvula, estos acoplamientos cuentan con una estructura sin válvula, lo que permite que el fluido pase con una pérdida de presión mínima y la máxima eficiencia.

CONTÁCTENOS

El diseño se basa en un sencillo mecanismo accionado por manguito, en el que la conexión y desconexión se realizan tirando hacia atrás del manguito. Esto garantiza facilidad de uso, fiabilidad y un funcionamiento rápido en entornos industriales.

Fabricados en latón con juntas de NBR y anillos de respaldo de PTFE, estos acoplamientos ofrecen un rendimiento estable, resistencia química y durabilidad en exigentes sistemas hidráulicos y de transferencia de fluidos.

Marca:	ZIODE
Tipo de producto:	Acoplamiento hidráulico de paso directo (tipo sin válvula)
Tipo de conexión:	Conexión por retroceso del manguito
Tipo de desconexión:	Desconexión por retroceso del manguito
Tipo de válvula:	Sin válvula interna (flujo directo)
Intercambiabilidad:	Norma de intercambiabilidad industrial del mercado estadounidense
Material:	Latón
Material de la junta:	NBR (caucho nitrílico)
Anillo de apoyo:	PTFE
Temperatura de trabajo:	-25 °C a +125 °C (-13 °F a +257 °F)
Referencia de la norma:	ISO 7241-2 (especificación relacionada con el diseño)
Condiciones de presión:	No se permite la conexión/desconexión bajo presión

El diseño de paso directo (sin válvula) garantiza un caudal completo y sin restricciones
Pérdida de presión mínima para una eficiencia máxima del sistema
Mecanismo de conexión y desconexión por retroceso del manguito
Instalación y mantenimiento rápidos y sencillos
Fabricación en latón para mayor durabilidad y resistencia a la corrosión
Las juntas de NBR proporcionan resistencia al aceite y a los productos químicos
El anillo de apoyo de PTFE mejora la estabilidad del sellado
Rendimiento fiable entre -25 °C y +125 °C
Diseñado para aplicaciones de intercambio industrial

Sistemas hidráulicos en maquinaria industrial
Sistemas de transferencia de fluidos en bombas y tuberías
Sistemas de procesamiento químico y de manipulación de fluidos peligrosos
Sistemas de refrigeración y control de temperatura (enfriadoras y equipos de refrigeración)
Sistemas de suministro y distribución de agua
Sistemas de riego agrícola
Equipos de mantenimiento y servicio industrial
Aplicaciones que requieren un flujo ininterrumpido sin caída de presión

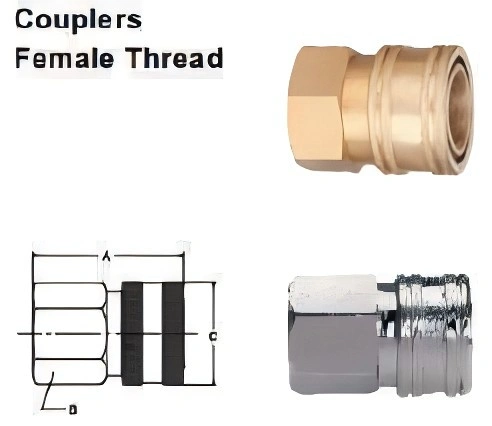

Acoplador con rosca hembra ACOPLADORES DE PASO DIRECTO INTERCAMBIO INDUSTRIAL

Acoplador con rosca hembra ACOPLADORES DE PASO DIRECTO INTERCAMBIO INDUSTRIAL

N.º de pieza (latón)	N.º de pieza (acero inoxidable)	Tamaño de rosca (NPT)	A Longitud total (pulg.)	B Superficie de apriete (pulg.)	G Diámetro máximo (pulg.)
ST1SF	ST1SF-304	1/8"	1.06	0.56000000000000005	0.69
ST2SF	ST2SF-304	1/4"	1.54	0.81	0.94
ST3SF	ST3SF-304	3/8"	1.59	1	1.1599999999999999
ST4SF	ST4SF-304	1/2"	1.98	1.1299999999999999	1.3
ST6SF	ST6SF-304	3/4"	2.15	1.44	1.66
ST8SF	ST8SF-304	1"	2.4300000000000002	1.75	2.02
ST10SF		1-1/4"	2.44	2	2.5099999999999998
ST12SF		1-1/2"	2.88	2.5	3

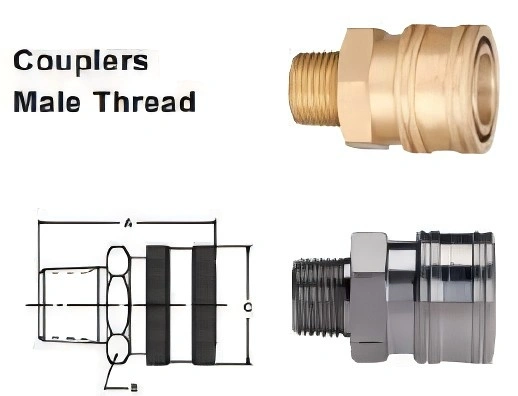

Acoplador con rosca macho ACOPLADORES DE PASO DIRECTO INTERCAMBIO INDUSTRIAL

Acoplador con rosca macho ACOPLADORES DE PASO DIRECTO INTERCAMBIO INDUSTRIAL

N.º de pieza (latón)	N.º de pieza (acero inoxidable)	Tamaño de rosca (NPT)	A Longitud total (pulg.)	B Superficie de apriete (pulg.)	G Diámetro máximo (pulg.)
ST1SM	ST1SM-304	1/8"	1.06	0.56000000000000005	0.69
ST2SM	ST2SM-304	1/4"	1.69	0.81	0.81
ST3SM	ST3SM-304	3/8"	1.75	1	1.1599999999999999
ST4SM	ST4SM-304	1/2"	1.94	1.1299999999999999	1.3
ST6SM		3/4"	2.17	1.44	1.66
ST8SM		1"	2.5299999999999998	1.75	2.02

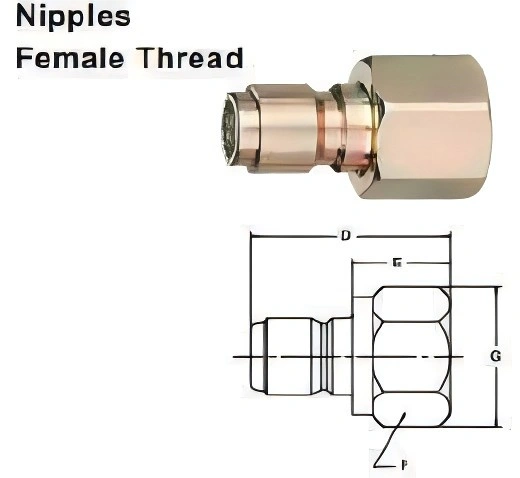

Acoplamientos rectos con rosca hembra en el niple INTERCAMBIO INDUSTRIAL

Acoplamientos rectos con rosca hembra en el niple INTERCAMBIO INDUSTRIAL

N.º de pieza (latón)	N.º de pieza (acero inoxidable)	N.º de pieza (acero)	Tamaño de rosca (NPT)	D Longitud total (pulgadas)	E Longitud total (pulgadas)
ST1PF	ST1PF-304	ST1PF-S	1/8"	0.98	0.56999999999999995
ST2PF	ST2PF-304	ST2PF-S	1/4"	1.46	0.74
ST3PF	ST3PF-304	ST3PF-S	3/8"	1.62	0.96
ST4PF	ST4PF-304	ST4PF-S	1/2"	1.85	0.95
ST6PF		ST6PF-S	3/4"	2.15	1.0900000000000001
ST8PF		ST8PF-S	1"	2.35	1.18
ST10PF		ST10PF-S	1.1/4"	2.38	1.1100000000000001
ST12PF		ST12PF-S	1.1/2"	2.81	1.17

Acoplamientos rectos con rosca macho para boquillas INTERCAMBIO INDUSTRIAL

Acoplamientos rectos con rosca macho para boquillas INTERCAMBIO INDUSTRIAL

N.º de pieza (latón)	N.º de pieza (acero inoxidable)	N.º de pieza (acero)	Tamaño de rosca (NPT)	D Longitud total (pulgadas)	E Longitud total (pulgadas)
ST1PM	ST1PM-304	ST1PM-S	1/8"	1.04	0.63
ST2PM	ST2PM-304	ST2PM-S	1/4"	1.53	0.81
ST3PM	ST3PM-304	ST3PM-S	3/8"	1.69	0.86
ST4PM	ST4PM-304	ST4PM-S	1/2"	1.94	1.01
ST6PM		ST6PM-S	3/4"	2.19	1.1100000000000001
ST8PM		ST8PM-S	1"	2.5099999999999998	1.34

PREGUNTAS FRECUENTES

¿Cómo puedo solicitar un presupuesto?

Simplemente envíenos su consulta con especificaciones como:
Tipo de producto / Tamaño / Rosca / Material / Cantidad
Nuestro equipo le responderá rápidamente con un presupuesto competitivo.
¿Pueden ayudarme a seleccionar los productos?

Sí. Nuestro equipo técnico puede recomendarle los productos adecuados en función de su aplicación, condiciones de trabajo y normas.
¿Tienen experiencia en exportación?

Sí, los productos ZIODE se exportan a todo el mundo y cuentan con la confianza de clientes de Europa, Norteamérica, Latinoamérica, Asia y otros mercados internacionales.
¿Cómo garantizan la calidad del producto?

Aplicamos un estricto control de calidad a lo largo de todo el proceso de producción, que incluye:
Inspección de las materias primas
Controles de calidad durante el proceso
Inspección final antes del envío
Inspección por terceros bajo petición
