Manguera hidráulica termoplástica SAE 100R7

SAE 100R7
La SAE 100R7 es una manguera hidráulica termoplástica de media presión diseñada para transportar fluidos hidráulicos sintéticos, derivados del petróleo o a base de agua. Su construcción termoplástica garantiza un rendimiento no conductor, lo que la hace adecuada para aplicaciones sensibles a la electricidad.
CONTÁCTENOS

El refuerzo de la manguera está disponible en varios tipos:

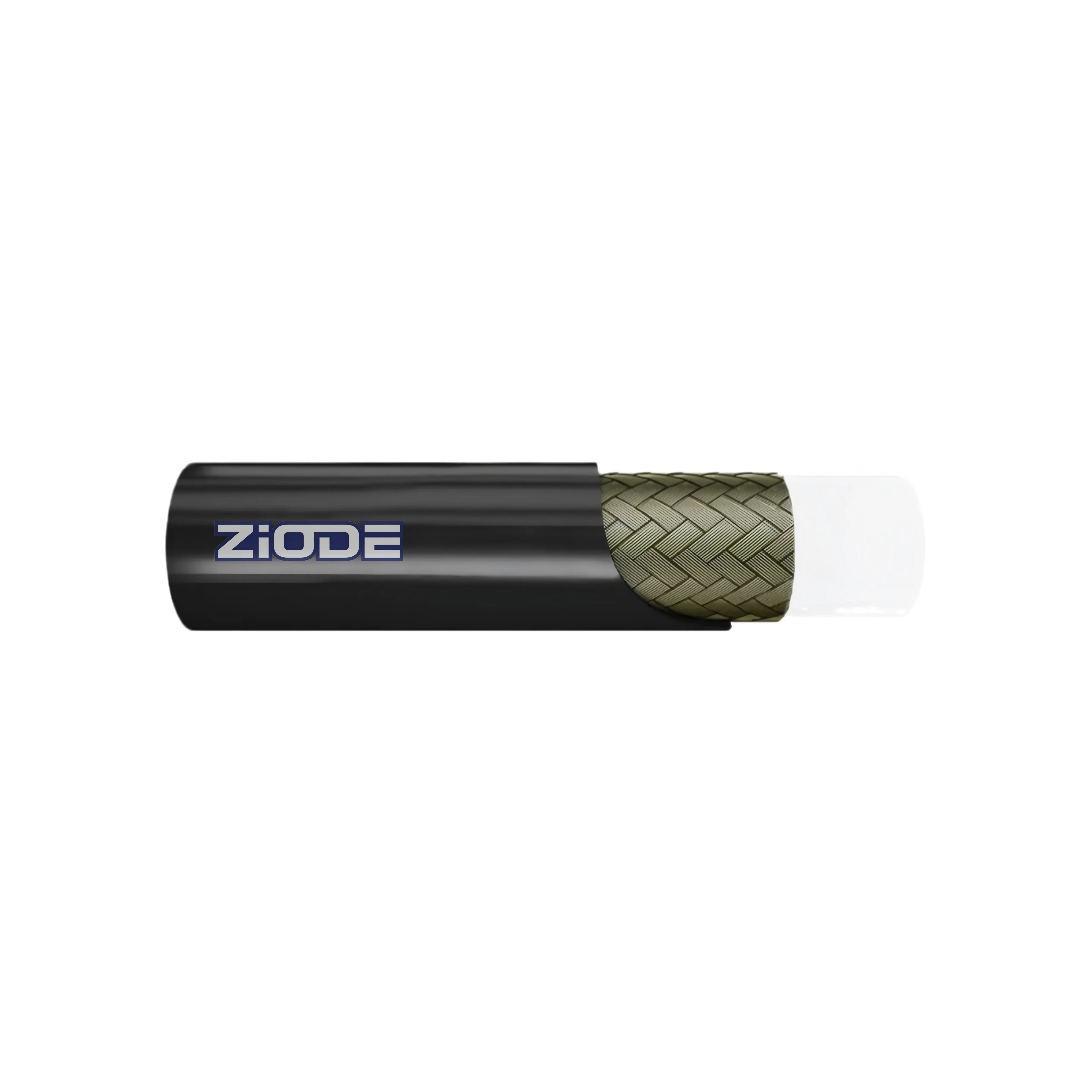

1. Una trenza de alambre de acero de alta resistencia a la tracción.

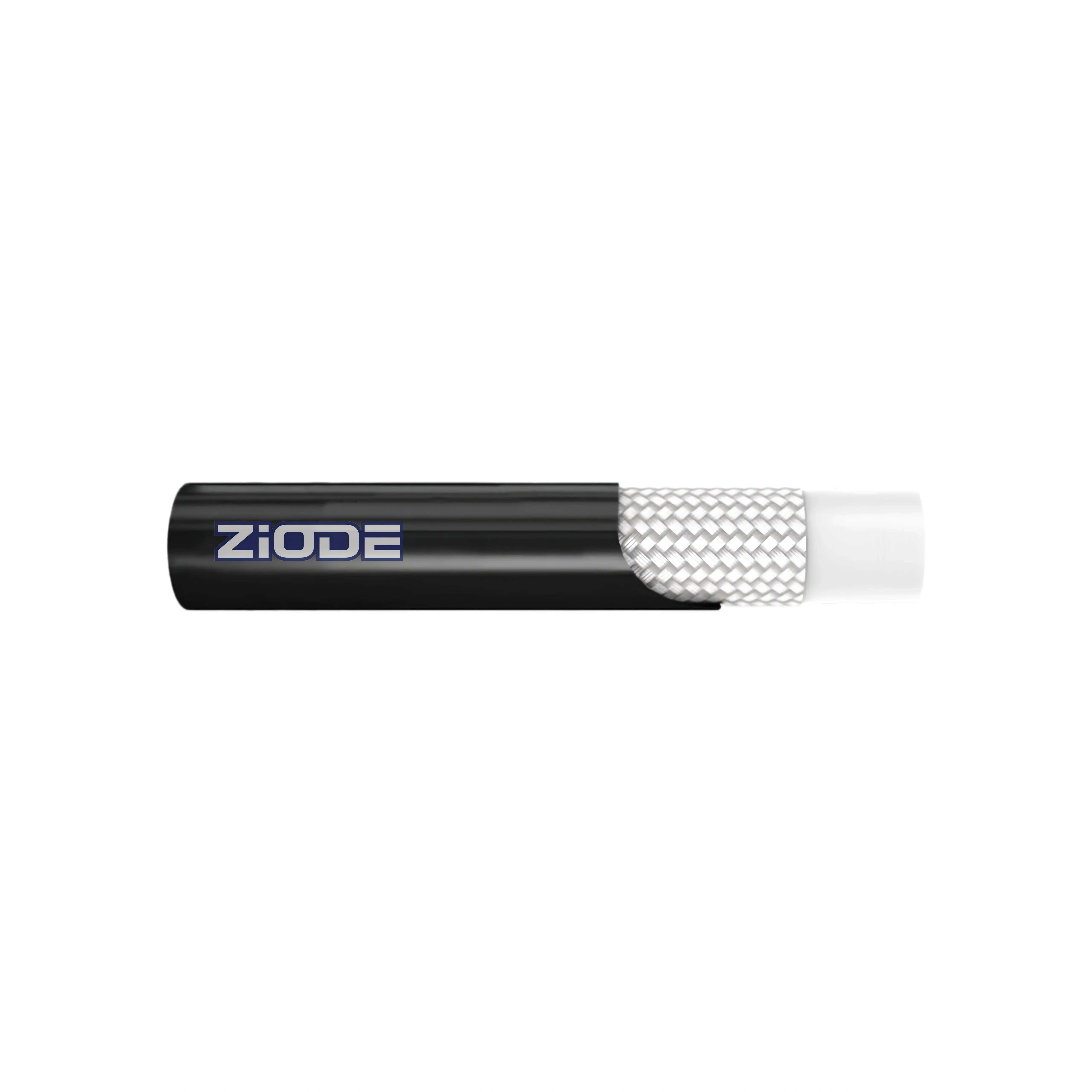

2. Una o dos capas trenzadas de fibra sintética de alta resistencia.

3. Una capa trenzada de alambre de acero de alta resistencia a la tracción.

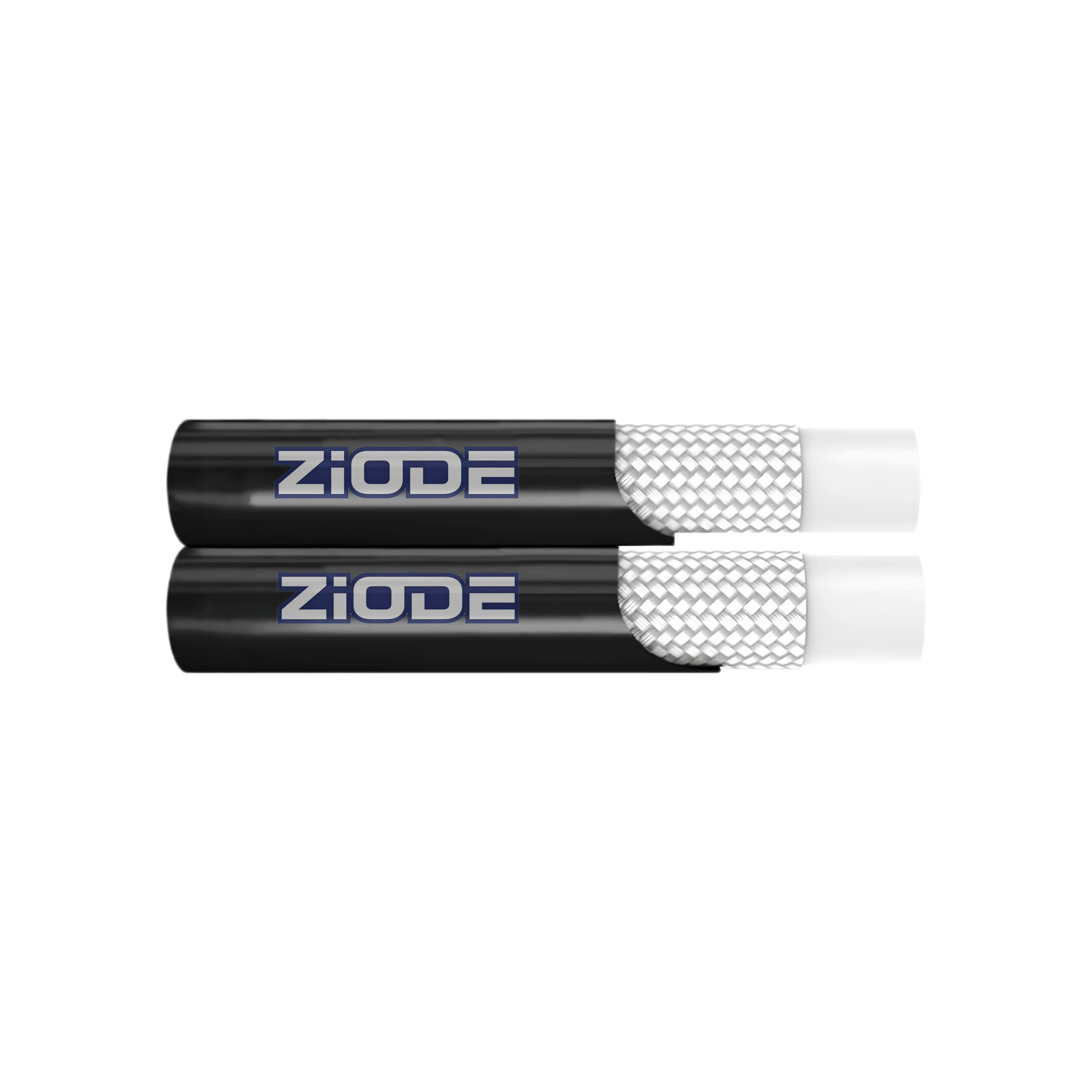

4. Manguera doble: una o dos capas trenzadas de fibra sintética de alta resistencia.

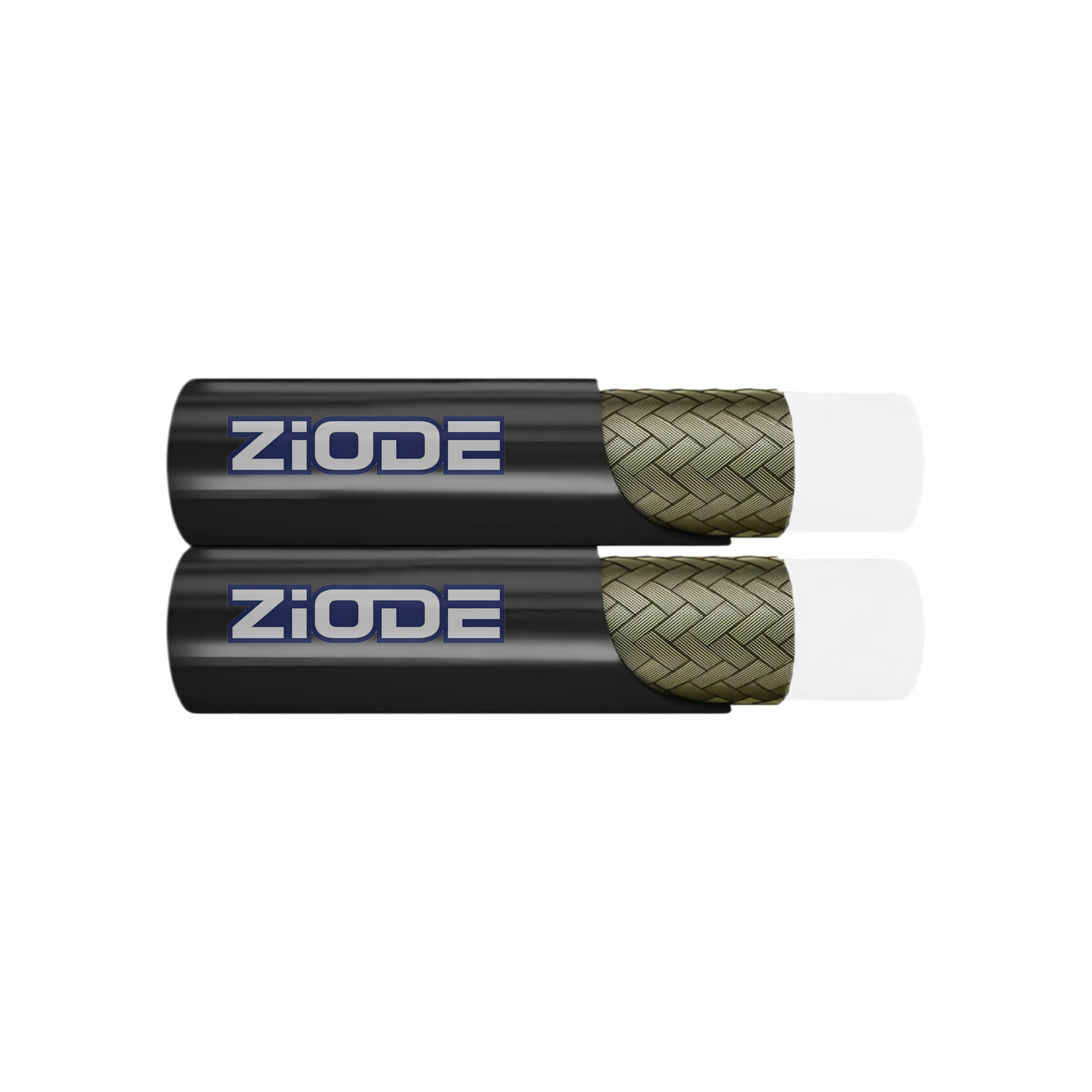

5. Manguera doble: una capa trenzada de alambre de acero de alta resistencia.

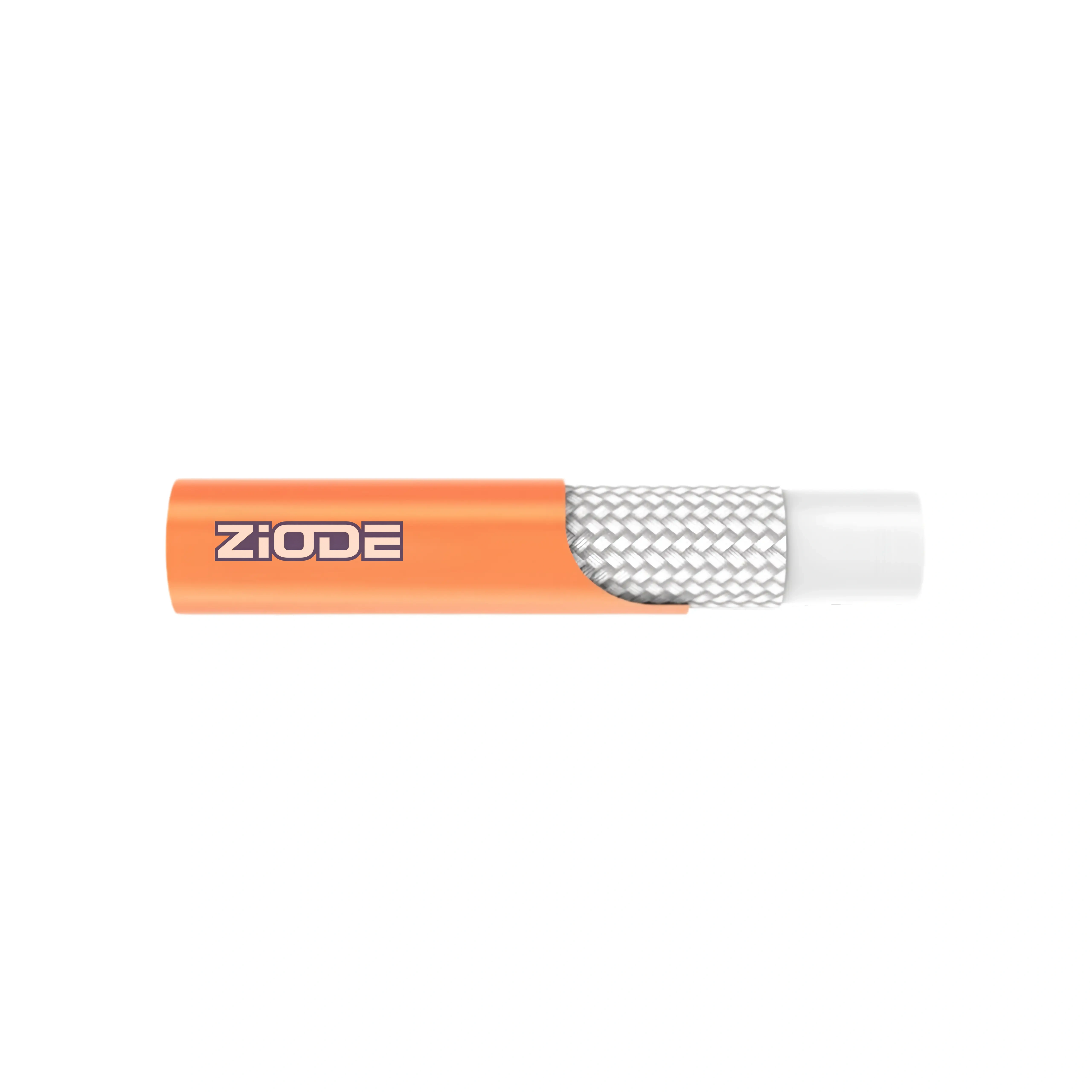

6. Manguera no conductora: una o dos capas trenzadas de fibra sintética de alta resistencia.

Todos los tipos cuentan con un tubo interior termoplástico resistente a aceites y productos químicos, y una cubierta exterior termoplástica duradera resistente a la abrasión, a la intemperie y a los fluidos hidráulicos.

Marca: ZIODE
Manguera interna: -Tubo central de termoplástico sintético resistente al aceite (nailon).
Refuerzo común: Una o dos capas trenzadas de fibra sintética de alta resistencia.
Cubierta: Termoplástico de alta calidad resistente al desgaste. (PU negro, resistente al aceite y a la abrasión; PU naranja no conductor, resistente al aceite y a la abrasión)
Temperatura: -40 ℃ a +100 ℃. (-40 °F a +212 °F)
Presión de trabajo: 70 – 210 bar / 1000 – 3000 psi.
Norma: SAE 100R7 / EN855-R7 / ISO3949-R7
  • 1

    De media presión, no conductivos y flexibles

  • 2
    Múltiples opciones de refuerzo

    fibra, alambre de acero, de una o dos líneas

  • 3

    Resistente al aceite, a la abrasión, a la intemperie y a los fluidos hidráulicos

  • 4

    Alta compatibilidad química y larga vida útil

  • 5

    Homologado por la MSHA en materia de seguridad

  • Maquinaria de construcción y agrícola:Excavadoras, palas cargadoras, tractores, cosechadoras

  • Sistemas hidráulicos industriales y móviles:Aceite hidráulico, lubricación y conductos neumáticos

  • Vehículos y equipos:Carretillas elevadoras, plataformas elevadoras, plataformas de tijera, grúas

  • Usos especializados:Entornos no conductores, gases a presión media y disolventes

  • Sectores:Automoción, construcción naval, aeroespacial, maquinaria industrial

Manguera termoplástica trenzada con un solo alambre de acero SAE 100R7
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
3 1/8″ 3.2 -2 3.2 8.1 210 3000 840 12000 20 0.06 50/100
5 3/16” 4.8 -3 4.8 10 210 3000 840 12000 25 0.06 50/100
6 1/4” 6.4 -4 6.4 12.2 210 3000 840 12000 35 0.1 50/100
8 5/16” 8 -5 8 14.2 190 2750 760 11000 45 0.13 50/100
10 3/8″ 9.6 -6 9.6 16 160 2320 640 9280 75 0.15 50/100
13 1/2″ 12.7 -7 12.7 19.5 140 2000 560 8000 90 0.22 50/100
16 5/8″ 16 -10 16 23 105 1500 420 6000 130 0.28999999999999998 50/100
19 3/4″ 19 -12 19 26.4 90 1300 360 5200 150 0.35 50/100
25 1″ 25.4 -16 25.4 33.5 70 1000 280 4000 180 0.51 50/100
Manguera termoplástica trenzada con fibra sintética de una o dos capas
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
3 1/8″ 3.2 -2 3.2 8.1 210 3045 840 12180 20 0.06 50/100
5 3/16” 5 -3 5 10 210 3045 840 12180 26 0.06 50/100
6 1/4” 6.3 -4 6.3 12.2 210 3045 840 12180 30 0.11 50/100
8 5/16” 8 -5 8 14.2 175 2538 700 10150 40 0.14000000000000001 50/100
10 3/8″ 10 -6 10 16 155 2248 620 8990 70 0.17 50/100
13 1/2″ 13 -7 13 19.5 140 2030 560 8120 90 0.24 50/100
16 5/8″ 16.399999999999999 -10 16.399999999999999 23 105 1500 420 6000 130 0.28999999999999998 50/100
19 3/4″ 19.5 -12 19.5 26.4 90 1300 360 5200 150 0.35 50/100
25 1″ 25.4 -16 25.4 33.5 70 1000 280 4000 180 0.51 50/100
Manguera termoplástica trenzada con una capa de alambre de acero
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
5 3/16” 5 -3 5 10 330 4785 1320 19140 20 0.11 50/100
6 1/4” 6.3 -4 6.3 11.7 300 4351 1200 17404 35 0.17 50/100
8 5/16” 8 -5 8 13.5 215 3117 860 12470 40 0.18 50/100
10 3/8″ 10 -6 10 15.5 215 3117 860 12470 60 0.25 50/100
13 1/2″ 13 -7 13 19 180 2610 720 10440 70 0.3 50/100
16 5/8″ 16.399999999999999 -10 16.399999999999999 22.5 145 2102 580 8510 110 0.38 50/100
19 3/4″ 19.5 -12 19.5 26.5 120 1740 480 6960 150 0.45 50/100
25 1″ 25.4 -16 25.4 33.200000000000003 97 1406 390 5655 170 0.54 50/100
Manguera doble con fibra sintética trenzada de una o dos capas
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
3 1/8″ 3.2 -2 3.2 8.1 210 3045 840 12180 20 0.12 50/100
5 3/16” 5 -3 5 10 210 3045 840 12180 26 0.12 50/100
6 1/4” 6.3 -4 6.3 12.2 210 3045 840 12180 30 0.22 50/100
8 5/16” 8 -5 8 14.2 175 2538 700 10150 40 0.28000000000000003 50/100
10 3/8″ 10 -6 10 16 155 2248 620 8990 70 0.34 50/100
13 1/2″ 13 -7 13 19.5 140 2030 560 8120 90 0.48 50/100
16 5/8″ 16.399999999999999 -10 16.399999999999999 23 105 1500 420 6000 130 0.57999999999999996 50/100
19 3/4″ 19.5 -12 19.5 26.4 90 1300 360 5200 150 0.7 50/100
25 1″ 25.4 -16 25.4 33.5 70 1000 280 4000 180 1.02 50/100
Manguera doble con una o dos capas de alambre de acero trenzado
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
5 3/16” 5 -3 5 10 330 4785 1320 19140 20 0.21 50/100
6 1/4” 6.3 -4 6.3 11.7 300 4351 1200 17404 35 0.33 50/100
8 5/16” 8 -5 8 13.5 215 3117 860 12470 40 0.37 50/100
10 3/8″ 10 -6 10 15.5 215 3117 860 12470 60 0.5 50/100
13 1/2″ 13 -7 13 19 180 2610 720 10440 70 0.59 50/100
16 5/8″ 16.399999999999999 -10 16.399999999999999 22.5 145 2102 580 8510 110 0.75 50/100
19 3/4″ 19.5 -12 19.5 26.5 120 1740 480 6960 150 0.9 50/100
25 1″ 25.4 -16 25.4 33.200000000000003 97 1406 390 5655 170 1.07 50/100
Manguera no conductora con una o dos capas de fibra sintética trenzada
Tamaño Interior Exterior Presión de trabajo Presión de rotura Radio de curvatura Peso Longitud
DN pulgadas mm Guión mm mm Bar Psi Bar Psi mm kg/m M
3 1/8″ 3.2 -2 3.2 8.1 210 3045 840 12180 20 0.06 50/100
5 3/16” 5 -3 5 10 210 3045 840 12180 26 0.06 50/100
6 1/4” 6.3 -4 6.3 12.2 210 3045 840 12180 30 0.11 50/100
8 5/16” 8 -5 8 14.2 175 2538 700 10150 40 0.14000000000000001 50/100
10 3/8″ 10 -6 10 16 155 2248 620 8990 70 0.17 50/100
13 1/2″ 13 -7 13 19.5 155 2248 560 8120 90 0.24 50/100
16 5/8″ 16.399999999999999 -10 16.399999999999999 23 185 2775 560 8120 150 0.35 50/100
19 3/4″ 19.5 -12 19.5 26.4 90 1350 400 5200 130 0.38 50/100
25 1″ 25.4 -16 25.4 33.5 70 1000 280 4000 180 0.52 50/100

PREGUNTAS FRECUENTES

  • ¿Cómo puedo solicitar un presupuesto?

    Simplemente envíenos su consulta con especificaciones como:
    Tipo de producto / Tamaño / Rosca / Material / Cantidad
    Nuestro equipo le responderá rápidamente con un presupuesto competitivo.

  • ¿Pueden ayudarme a seleccionar los productos?

    Sí. Nuestro equipo técnico puede recomendarle los productos adecuados en función de su aplicación, condiciones de trabajo y normas.

  • ¿Tienen experiencia en exportación?

    Sí, los productos ZIODE se exportan a todo el mundo y cuentan con la confianza de clientes de Europa, Norteamérica, Latinoamérica, Asia y otros mercados internacionales.

  • ¿Cómo garantizan la calidad del producto?

    Aplicamos un estricto control de calidad a lo largo de todo el proceso de producción, que incluye:
    Inspección de las materias primas
    Controles de calidad durante el proceso
    Inspección final antes del envío
    Inspección por terceros bajo petición
