Mangueras de PTFE con acero inoxidable (tubo interior liso y tubo interior corrugado)
La SAE 100 R14 está disponible en dos tipos principales:
1. Manguera de PTFE de interior liso (tubo interior liso)
Bajo coeficiente de fricción para una alta eficiencia de flujo y una caída de presión mínima
Superficie antiadherente, fácil de limpiar, ideal para sistemas alimentarios, farmacéuticos y de pintura
Excelente para aplicaciones de flujo continuo y de alta pureza

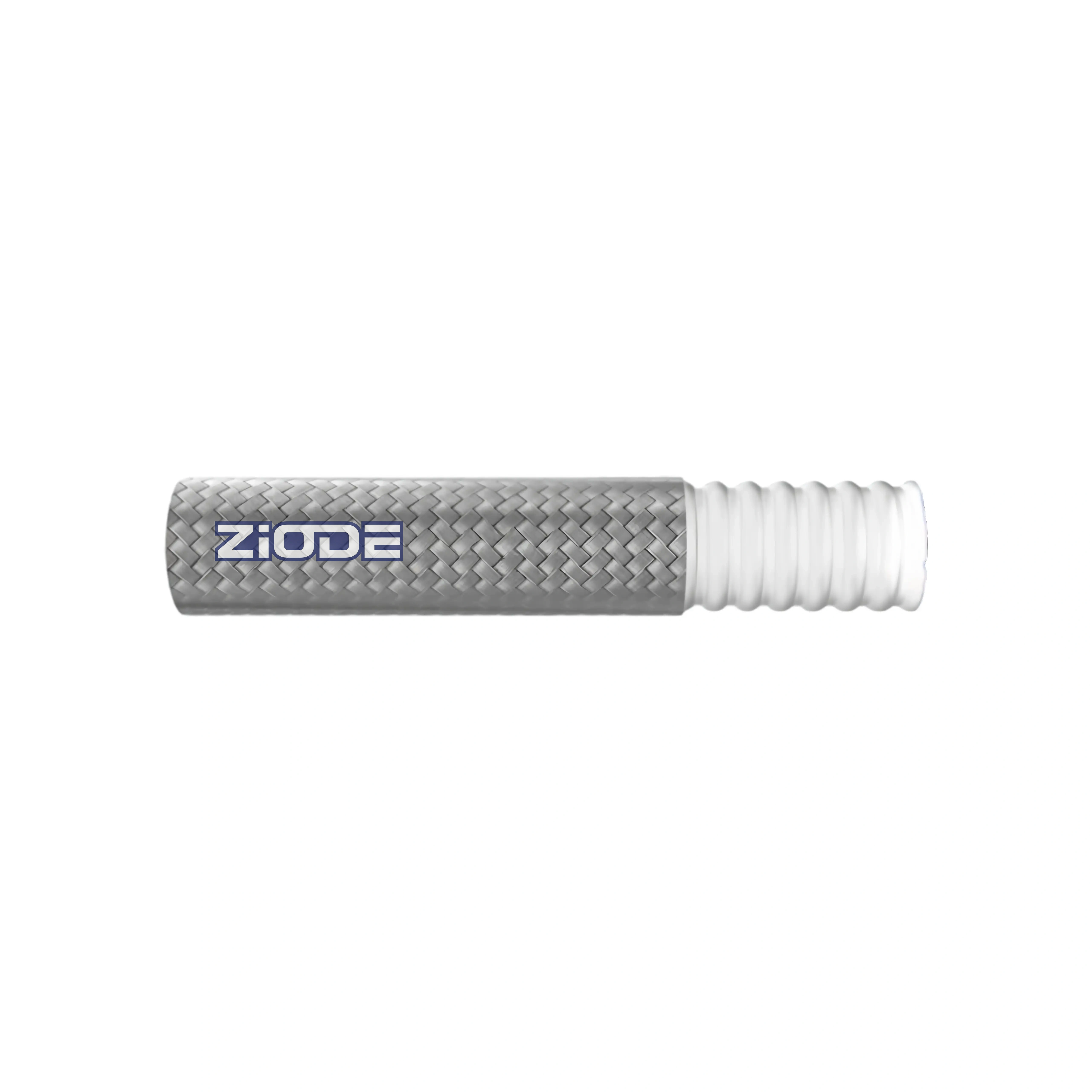

2. Manguera de PTFE corrugada (tubo interior ondulado)
Flexibilidad superior con un radio de curvatura más pequeño
Ideal para espacios de instalación reducidos y aplicaciones dinámicas
Mayor resistencia a las vibraciones y al movimiento repetido
Ambos tipos están reforzados con trenzado de acero inoxidable de alta resistencia (SUS304 o SUS316), lo que garantiza una sólida contención de la presión y una larga vida útil en condiciones exigentes.
Gracias a la avanzada tecnología de extrusión de PTFE y trenzado de precisión, ZIODE garantiza un espesor de pared uniforme, un rendimiento de presión estable, una limpieza superior y soluciones personalizadas (lisa/ondulada, núcleo conductivo, montaje de racores) para aplicaciones industriales a nivel mundial. Podemos suministrar la manguera con trenzado de acero inoxidable SUS304, compatible con todo tipo de acoplamientos. Ofrecemos servicios completos de montaje de mangueras 100r14, engarzando la manguera con los racores que nos especifique (JIC, NPT, BSP, etc.) para su instalación inmediata.
| Marca: | ZIODE |
| Manguera interna: | Manguera lisa de PTFE para uso a altas y bajas temperaturas, anticorrosiva y antiadherente. |
| Refuerzo: | Ninguno |
| Cubierta: | Trenzado de acero inoxidable SUS304, mayor resistencia a la presión, disponibles todo tipo de acoplamientos. Se aceptan pedidos personalizados en SUS316. |
| Temperatura: | Uso continuo: -50 °C a +210 °C; uso instantáneo: -70 °C a +260 °C |
| Presión de trabajo: | |
| √ Tipo de tubo corrugado interior: | 50 – 276 bar / 725 – 4000 psi. |
| √ Tipo de tubo corrugado interior: | 23 – 138 bar / 345 – 2000 psi. |
| Norma: | SAE J517 100R14. |
-
1
Excepcional resistencia a temperaturas de -54 °C a +204 °C (pico de 260 °C)
-
2
Excelente resistencia química a ácidos, disolventes, combustibles y medios corrosivos
-
3
El tubo interior de PTFE antiadherente evita la contaminación y la acumulación de residuos
-
4
Trenzado de acero inoxidable para una alta resistencia mecánica y a la presión
-
5
Disponible en versión de interior liso (alto caudal) y corrugado (alta flexibilidad)
-
6
Larga vida útil en comparación con las mangueras de caucho tradicionales
-
7
Núcleo de PTFE conductivo (antiestático) opcional para aplicaciones de seguridad
-
Industria química y farmacéutica:Transporte de ácidos, disolventes y fluidos corrosivos
-
Procesamiento de alimentos y bebidas:Transferencia de fluidos de alta pureza y sistemas de fácil limpieza
-
Sistemas de automoción y motores:Tuberías de combustible, tuberías de aceite del turbo, sistemas de frenos y transmisión
-
Equipos industriales:Máquinas CNC, moldeo por inyección y sistemas hidráulicos
-
Aplicaciones de vapor y alta temperatura:Tuberías de vapor y transferencia de fluidos calientes
-
Entornos especiales:Medios corrosivos, zonas de alta temperatura y aplicaciones antiestáticas
| Mangueras de acero inoxidable PTFE SAE 100R14 (tubo interior liso) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
|||||
| Tamaño | Interior | Exterior | Presión de trabajo | Presión de rotura | Radio de curvatura | Peso | Longitud | |||||
| DN | pulgadas | mm | Guión | mm | mm | Bar | Psi | Bar | Psi | mm | kg/m | M |
| 3 | 1/8″ | 3.2 | -3 | 3.2 | 6.2 | 276 | 4000 | 1104 | 16000 | 35 | 7.0000000000000007E-2 | ≥50 |
| 5 | 3/16” | 4.8 | -4 | 4.8 | 7.8 | 276 | 4000 | 1104 | 16000 | 51 | 0.09 | ≥50 |
| 6 | 1/4” | 6.4 | -5 | 6.4 | 9.1 | 241 | 3500 | 964 | 14000 | 76 | 0.09 | ≥50 |
| 8 | 5/16” | 8 | -6 | 8 | 11.3 | 207 | 3000 | 828 | 12000 | 102 | 0.13 | ≥50 |
| 10 | 3/8″ | 9.5 | -7 | 9.5 | 12.6 | 183 | 2600 | 732 | 10400 | 127 | 0.15 | ≥50 |
| 11 | 13/32” | 10.3 | -8 | 10.3 | 13.2 | 161 | 2300 | 644 | 9200 | 140 | 0.2 | ≥50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 16.2 | 138 | 2000 | 552 | 8000 | 165 | 0.27 | ≥50 |
| 16 | 5/8″ | 16.2 | -12 | 16.2 | 19.3 | 114 | 1600 | 456 | 6400 | 203 | 0.33 | ≥50 |
| 19 | 3/4″ | 19 | -14 | 19 | 22.5 | 69 | 1000 | 276 | 4000 | 305 | 0.52 | ≥30 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 25.8 | 69 | 1000 | 276 | 4000 | 305 | 0.54 | ≥20 |
| 25 | 1″ | 25.4 | -18 | 25.4 | 29.5 | 50 | 725 | 200 | 2900 | 305 | 0.57999999999999996 | ≥20 |
| Mangueras de acero inoxidable PTFE SAE 100R14 (tubo interior liso) | ||||||||||||
|
|
|
|
|
|
|
|
|||||
| Tamaño | Interior | Exterior | Presión de trabajo | Presión de rotura | Radio de curvatura | Peso | Longitud | |||||
| DN | pulgadas | mm | Guión | mm | mm | Bar | Psi | Bar | Psi | mm | kg/m | M |
| 6 | 1/4″ | 6.4 | -5 | 6.4 | 10.5 | 138 | 2000 | 552 | 8000 | 20 | 0.14000000000000001 | ≥50 |
| 8 | 5/16″ | 8 | -6 | 8 | 12.2 | 138 | 2000 | 552 | 8000 | 20 | 0.17 | ≥50 |
| 10 | 3/8″ | 9.5 | -7 | 9.5 | 15.5 | 138 | 2000 | 552 | 8000 | 20 | 0.22 | ≥50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 18.5 | 103 | 1500 | 412 | 6000 | 25 | 0.28000000000000003 | ≥50 |
| 16 | 5/8″ | 16.2 | -12 | 16.2 | 22.5 | 83 | 1200 | 332 | 4800 | 51 | 0.33 | ≥50 |
| 19 | 3/4″ | 19 | -14 | 19 | 25.5 | 69 | 1000 | 276 | 4000 | 64 | 0.4 | ≥20 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 28.5 | 46 | 670 | 184 | 2680 | 80 | 0.55000000000000004 | ≥20 |
| 25 | 1″ | 25.4 | -18 | 25.4 | 35.5 | 46 | 670 | 184 | 2680 | 89 | 0.55000000000000004 | ≥20 |
| 32 | 1-1/4″ | 31.8 | -22 | 31.8 | 42.5 | 34 | 525 | 136 | 2100 | 127 | 0.69 | ≥20 |
| 39 | 1-1/2″ | 38.1 | -24 | 38.1 | 51.5 | 30 | 450 | 120 | 1800 | 152 | 0.89 | ≥20 |
| 51 | 2″ | 50.8 | -32 | 50.8 | 60.5 | 23 | 345 | 92 | 1380 | 200 | 1.24 | ≥20 |
