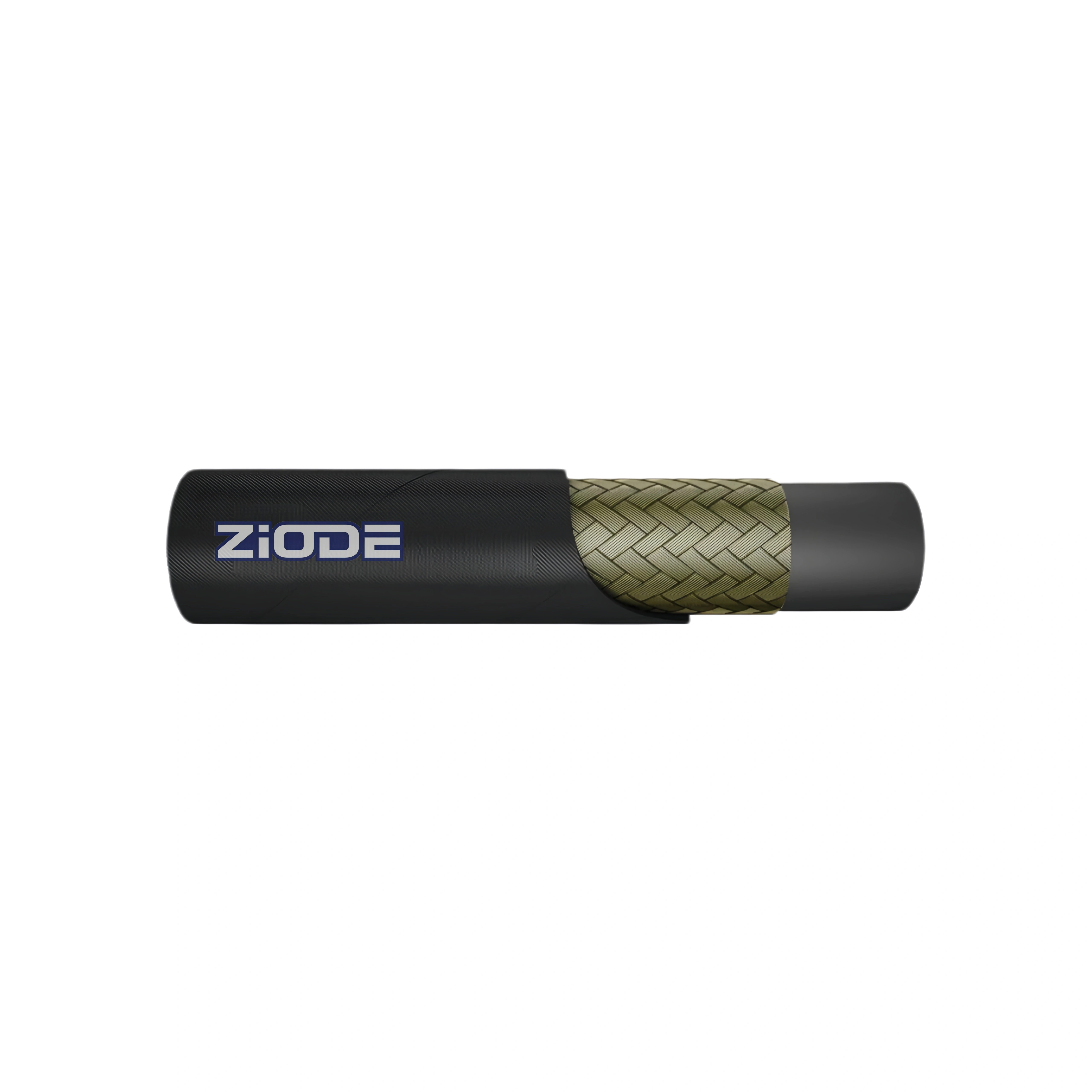

Manguera hidráulica trenzada con una sola capa de alambre de acero
| Marca: | ZIODE |
| Tubo interior: | NBR resistente al aceite |
| Refuerzo: | una sola capa de trenzado de alambre de acero |
| Cubierta: | Caucho sintético negro y resistente al aceite |
| Superficie: | Disponible con superficie estriada y superficie lisa |
| Temperatura: | -40 ℃ a +100 ℃, intermitente 120 °C (-104 °F a +212 °F) |
| Presión de trabajo: | 40 – 250 bar / 580 – 3625 psi |
| Norma: | ISO 1436 / DIN EN 853 tipo 1SN / SAE J517 tipo SAE 100R1 AT |
La manguera consta de tres partes: un tubo interior de caucho sintético resistente al aceite, una única capa de refuerzo de alambre de acero de alta resistencia y una cubierta de caucho sintético duradera. Esta estructura proporciona una excelente flexibilidad, resistencia a la presión y una larga vida útil. Nuestra manguera R1 ha sido homologada por la MSHA y la norma ISO 9001. El factor de seguridad de la manguera R1 es de 4:1. Póngase en contacto con ZIODE ahora mismo para sus necesidades de mangueras hidráulicas R1.
-
1Resistencia a la alta presión
El refuerzo de trenzado de alambre de acero único garantiza un rendimiento estable en condiciones de presión media a alta.
-
2Construcción duradera
La cubierta exterior ofrece una gran resistencia a la abrasión, la corrosión, el ozono, las inclemencias meteorológicas y el envejecimiento.
-
3Resistencia al aceite y a los productos químicos
El tubo interior está dise?ado para la transmisión eficiente de fluidos hidráulicos a base de petróleo y de agua.
-
4Amplio rango de temperaturas
Temperatura de funcionamiento: de -40 °C a +100 °C (de forma intermitente hasta 120 °C).
-
5Seguridad y fiabilidad
Factor de seguridad 4:1, conforme a las normas internacionales, lo que garantiza un funcionamiento seguro.
-
6Opciones de tamaño flexibles
Diámetros interiores disponibles de 3/16" a 2", adecuados para diversos requisitos de sistema.
-
Maquinaria industrial:Prensas hidráulicas, máquinas herramienta y sistemas de transporte.
-
Maquinaria de construcción:Excavadoras, palas cargadoras, grúas y otros equipos de gran tonelaje.
-
Maquinaria agrícola:Tractores, cosechadoras y accesorios hidráulicos.
-
Sistemas de automoción:Sistemas de dirección asistida, frenos y suspensión.
-
Sistemas hidráulicos generales:Adecuados para el transporte de fluidos a base de petróleo, a base de agua, aire y aceite.
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño | Interior (mm) | Trenza (mm) | Exterior (mm) | Presión de trabajo | Presión de rotura | Radio de curvatura | Peso | Longitud | |||||||
| DN | pulgadas | mm | Guión | Mín | Máx | Mín | Máx | Máx | Bar | Psi | Bar | Psi | mm | kg/m | M |
| 5 | 3/16″ | 4.8 | -3 | 4.5999999999999996 | 5.4 | 9 | 10 | 12.5 | 250 | 3625 | 100 | 14500 | 90 | 0.2 | 50/100 |
| 6 | 1/4″ | 6.4 | -4 | 6.2 | 7 | 10.6 | 11.6 | 14.1 | 225 | 3260 | 900 | 13050 | 100 | 0.21 | 50/100 |
| 8 | 5/16″ | 7.9 | -5 | 7.7 | 8.5 | 12.1 | 13.3 | 15.7 | 215 | 3120 | 850 | 12325 | 115 | 0.24 | 50/100 |
| 10 | 3/8″ | 9.5 | -6 | 9.3000000000000007 | 10.1 | 14.5 | 15.7 | 18.100000000000001 | 180 | 2610 | 720 | 10440 | 130 | 0.31 | 50/100 |
| 13 | 1/2″ | 12.7 | -8 | 12.3 | 13.5 | 17.5 | 19.100000000000001 | 21.4 | 160 | 2320 | 640 | 9280 | 180 | 0.37 | 50/100 |
| 16 | 5/8″ | 15.9 | -10 | 15.5 | 16.7 | 20.6 | 22.2 | 24.5 | 130 | 1885 | 520 | 7540 | 200 | 0.47 | 50 |
| 19 | 3/4″ | 19 | -12 | 18.600000000000001 | 19.8 | 24.6 | 26.2 | 28.5 | 105 | 1520 | 420 | 6090 | 240 | 0.56000000000000005 | 50 |
| 25 | 1″ | 25.4 | -16 | 25 | 26.4 | 32.5 | 34.1 | 36.6 | 88 | 1280 | 350 | 5075 | 300 | 0.95 | 50 |
| 32 | 1-1/4″ | 31.8 | -20 | 31.4 | 33 | 39.299999999999997 | 41.7 | 44.8 | 63 | 910 | 250 | 3625 | 420 | 1.1000000000000001 | 40 |
| 38 | 1-1/2″ | 38.1 | -24 | 37.700000000000003 | 39.299999999999997 | 45.6 | 48 | 52.1 | 50 | 725 | 200 | 2900 | 500 | 1.41 | 40 |
| 51 | 2″ | 50.8 | -32 | 50.4 | 52 | 58.7 | 61.7 | 65.5 | 40 | 580 | 160 | 2320 | 630 | 1.86 | 40 |
PREGUNTAS FRECUENTES
-
¿Cómo puedo solicitar un presupuesto?
Simplemente envíenos su consulta con especificaciones como:
Tipo de producto / Tamaño / Rosca / Material / Cantidad
Nuestro equipo le responderá rápidamente con un presupuesto competitivo. -
¿Pueden ayudarme a seleccionar los productos?
Sí. Nuestro equipo técnico puede recomendarle los productos adecuados en función de su aplicación, condiciones de trabajo y normas.
-
¿Tienen experiencia en exportación?
Sí, los productos ZIODE se exportan a todo el mundo y cuentan con la confianza de clientes de Europa, Norteamérica, Latinoamérica, Asia y otros mercados internacionales.
-
¿Cómo garantizan la calidad del producto?
Aplicamos un estricto control de calidad a lo largo de todo el proceso de producción, que incluye:
Inspección de las materias primas
Controles de calidad durante el proceso
Inspección final antes del envío
Inspección por terceros bajo petición
