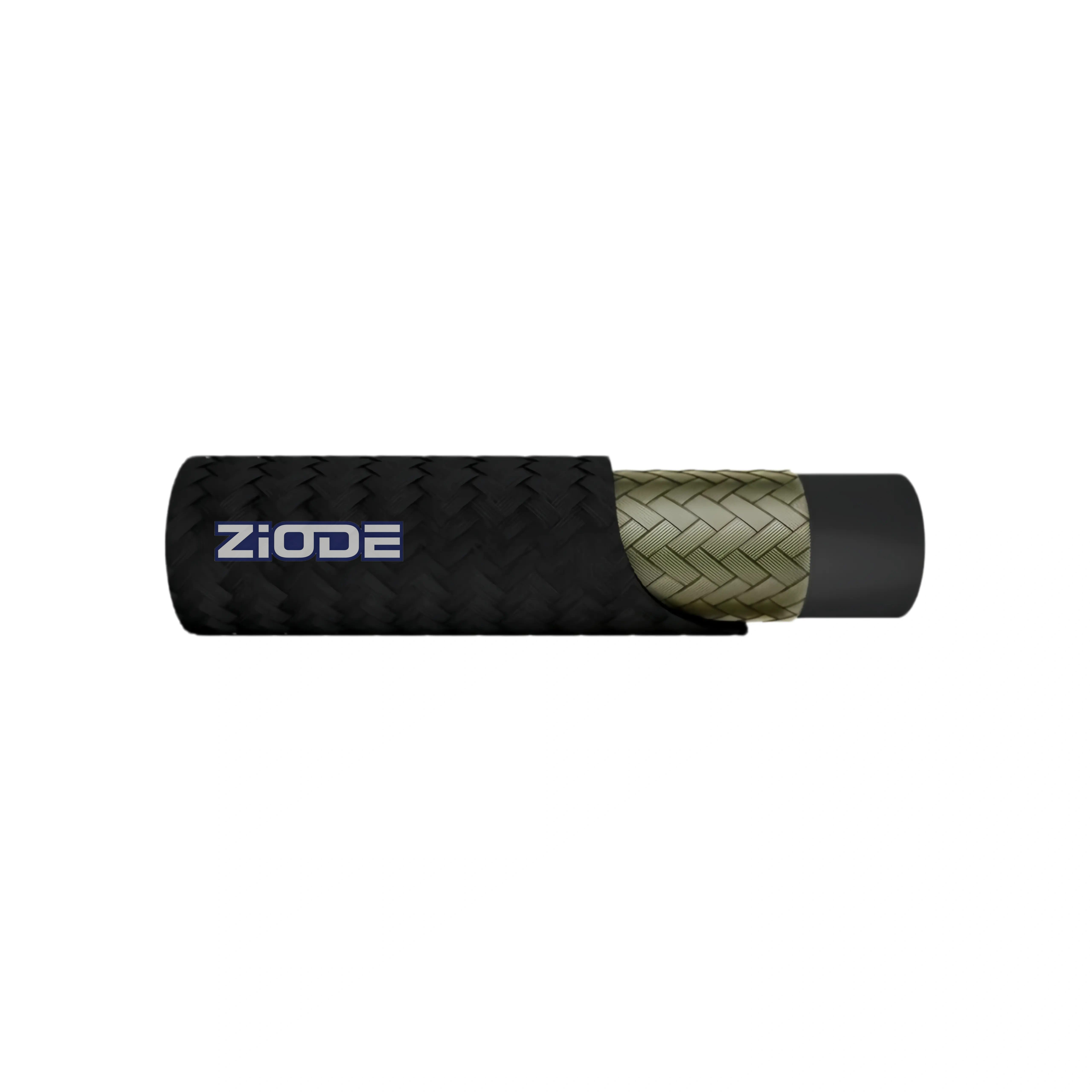

Manguera hidráulica con recubrimiento de fibra SAE 100R5
A diferencia de las mangueras estándar recubiertas de caucho, la R5 cuenta con una cubierta trenzada de fibra, que proporciona una mayor protección contra la abrasión, el ozono y los impactos externos, al tiempo que mejora la flexibilidad. Se utiliza ampliamente para el transporte de aceites derivados del petróleo, lubricantes y aceite caliente, así como en conductos de aire y agua, especialmente en sistemas de transporte y vehículos de servicio pesado.
La manguera ZIODE cumple con las normas SAE 100 R5 y también es adecuada para aplicaciones que requieren la certificación DOT para frenos neumáticos (SAE J1402 Tipo AII).
| Marca: | ZIODE |
| Manguera interna: | Caucho sintético resistente al aceite. |
| Refuerzo: | Una trenza de alambre de acero de alta resistencia a la tracción. |
| Cubierta: | Trenza textil impregnada con compuesto de caucho sintético resistente al aceite. |
| Temperatura: | -40 ℃ a +100 ℃ (-40 ℉ a +212 ℉), 120 °C máx. |
| Freno neumático: | -40 °F a 200 °F |
| Aceite caliente (tamaños -04 a -16): | -40 °F a 302 °F |
| Aceite caliente (tamaños -20 a -32): | -40 °F a 250 °F |
| Presión de trabajo: | 14 – 207 bar / 200 – 3000 psi. |
| Factor de seguridad: | 4:1 |
| Norma: | SAE 100 R5 / SAE J1402 / DOT FMVSS 106 |
-
1Cubierta trenzada textil
Ofrece una resistencia superior al ozono, a la intemperie y a los impactos externos, al tiempo que mejora la flexibilidad.
-
2Buena resistencia al calor
Apto para aceite caliente y entornos de trabajo a altas temperaturas.
-
3Rendimiento fiable a presión
El refuerzo de trenzado de alambre de acero garantiza un funcionamiento estable a presión media.
-
4Mayor durabilidad
Resistente al aceite, la abrasión, el envejecimiento y la exposición ambiental.
-
5Ligero y flexible
Instalación más sencilla en comparación con las mangueras tradicionales recubiertas de caucho.
-
6Opciones conformes con la normativa DOT
Aptas para sistemas de frenos neumáticos que cumplen con las normas SAE J1402.
-
7Amplia compatibilidad con medios
Apto para aceites de petróleo, lubricantes, aire y conductos de agua.
-
Sistemas de frenos neumáticos:Líneas de frenos neumáticos de camiones y vehículos comerciales que cumplen con las normas DOT.
-
Sistemas de automoción:Dirección asistida, sistemas de combustible, turbocompresores y circuitos de lubricación.
-
Maquinaria de construcción:Excavadoras, palas cargadoras, carretillas elevadoras y maquinaria hidráulica.
-
Maquinaria agrícola:Tractores, cosechadoras y equipos de riego.
-
Equipos para el sector del petróleo y el gas:Maquinaria para yacimientos petrolíferos y sistemas de transferencia de fluidos.
-
Sistemas hidráulicos generales:Adecuado para el transporte de aceites derivados del petróleo a media presión, lubricantes calientes, aire y agua.
 |
 |
 |
 |
 |
 |
 |
 |
 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño | Interior (mm) | Trenza (mm) | Exterior (mm) | Presión de trabajo | Presión de rotura | Radio de curvatura | Peso | Longitud | ||||||
| DN | pulgadas | mm | Guión | Mín | Mín | Máx | Máx | Bar | Psi | Bar | Psi | mm | kg/m | M |
| 5 | 3/16″ | 4.8 | -4 | 4.8 | 5.5 | 12.7 | 13.7 | 207 | 3000 | 828 | 12000 | 76 | 0.23 | 50 |
| 6 | 1/4″ | 6.4 | -5 | 6.4 | 7.2 | 14.3 | 15.3 | 207 | 3000 | 828 | 12000 | 86 | 0.27 | 50 |
| 8 | 5/16″ | 7.9 | -6 | 7.9 | 8.6999999999999993 | 16.7 | 17.600000000000001 | 155 | 2250 | 620 | 9000 | 102 | 0.35 | 50 |
| 11 | 13/32” | 10.3 | -8 | 10.3 | 11.1 | 18.899999999999999 | 20 | 138 | 2000 | 552 | 8000 | 117 | 0.4 | 50 |
| 13 | 1/2″ | 12.7 | -10 | 12.7 | 13.7 | 22.8 | 24 | 121 | 1750 | 484 | 7000 | 140 | 0.56000000000000005 | 50 |
| 16 | 5/8″ | 15.9 | -12 | 15.9 | 17 | 26.8 | 28 | 103 | 1500 | 414 | 6000 | 165 | 0.67 | 50 |
| 22 | 7/8″ | 22.2 | -16 | 22.2 | 23.3 | 30.6 | 32.200000000000003 | 55 | 800 | 220 | 3200 | 187 | 0.69 | 50 |
| 29 | 1-1/8″ | 28.6 | -20 | 28.6 | 29.8 | 37.299999999999997 | 38.9 | 43 | 625 | 172 | 2500 | 229 | 0.85 | 20 |
| 35 | 1-3/8″ | 34.9 | -24 | 34.9 | 36.1 | 43.7 | 45.2 | 34 | 525 | 138 | 2000 | 267 | 1.06 | 20 |
| 46 | 1-13/16″ | 46 | -32 | 46 | 47.2 | 55.2 | 57.6 | 24 | 350 | 96 | 1400 | 337 | 1.35 | 20 |
| 60 | 2-3/8″ | 60.3 | -40 | 60.3 | 61.9 | 71.8 | 74.2 | 24 | 350 | 96 | 1400 | 610 | 2.96 | 20 |
| 76 | 3” | 76.2 | -48 | 76.2 | 77.8 | 89.3 | 91.7 | 14 | 200 | 56 | 800 | 840 | 4.0999999999999996 | 20 |
