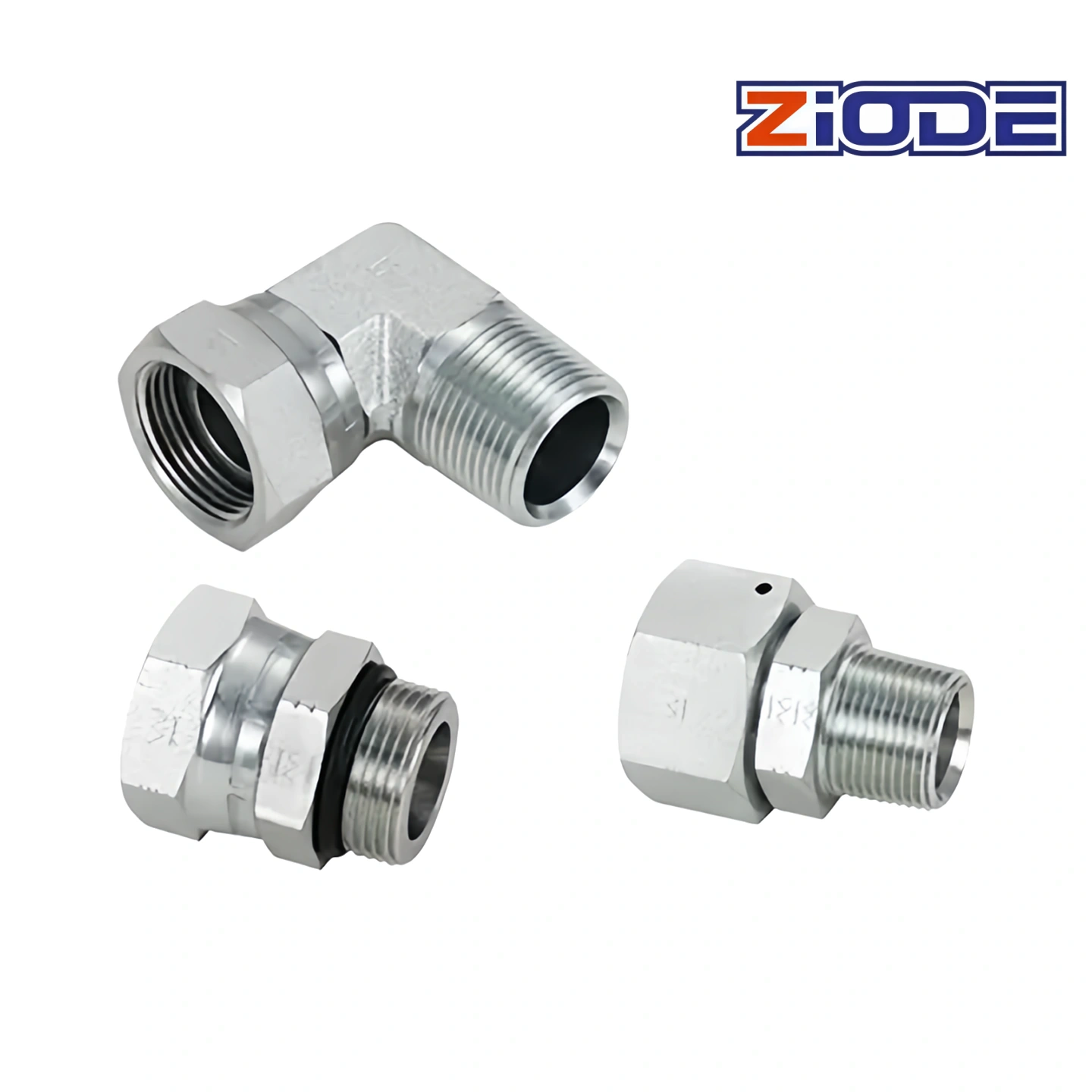

Adaptador NPSM
Los adaptadores NPSM se utilizan ampliamente en sistemas que requieren conexiones giratorias y una instalación sencilla, ofreciendo flexibilidad y un rendimiento de sellado fiable cuando se conectan con racores macho NPTF. ZIODE ofrece una gama completa de adaptadores NPSM en diversas configuraciones para satisfacer diferentes requisitos de conexión hidráulica.
| Marca: | ZIODE |
| Nombre del producto: | Adaptador NPSM / Adaptador hidráulico NPSM |
| Tipo de rosca: | NPSM (National Pipe Straight Mechanical) |
| Característica de la rosca: | Rosca recta |
| Tipo de sellado: | Asiento cónico de 30° (sello mecánico) |
| Tipo de conexión: | Conexión giratoria hembra |
| Gama de tamaños: | R1/8" × 28 a R2" × 11 |
| Tipos de estructura: | Recto, codo, tee, unión, boquilla |
| Material: | Acero al carbono / Acero inoxidable |
| Aplicación: | Sistemas hidráulicos, sistemas de tuberías, equipos industriales |
-
Diseño de rosca recta con estructura de sellado cónica de 30°
-
La conexión giratoria hembra permite una instalación flexible
-
Sello mecánico fiable formado por el acoplamiento del asiento cónico
-
Compatible con racores macho NPTF
-
Disponible en múltiples configuraciones, incluyendo codo, T y unión
-
Amplia gama de tamaños, desde R1/8″ hasta R2″
-
Adecuado para sistemas hidráulicos y de transferencia de fluidos
-
Los materiales duraderos garantizan una larga vida útil
-
Sistemas hidráulicos
-
Sistemas de tuberías industriales
-
Equipos de construcción y maquinaria
-
Sistemas de transferencia de fluidos
-
Aplicaciones que requieren conexiones giratorias

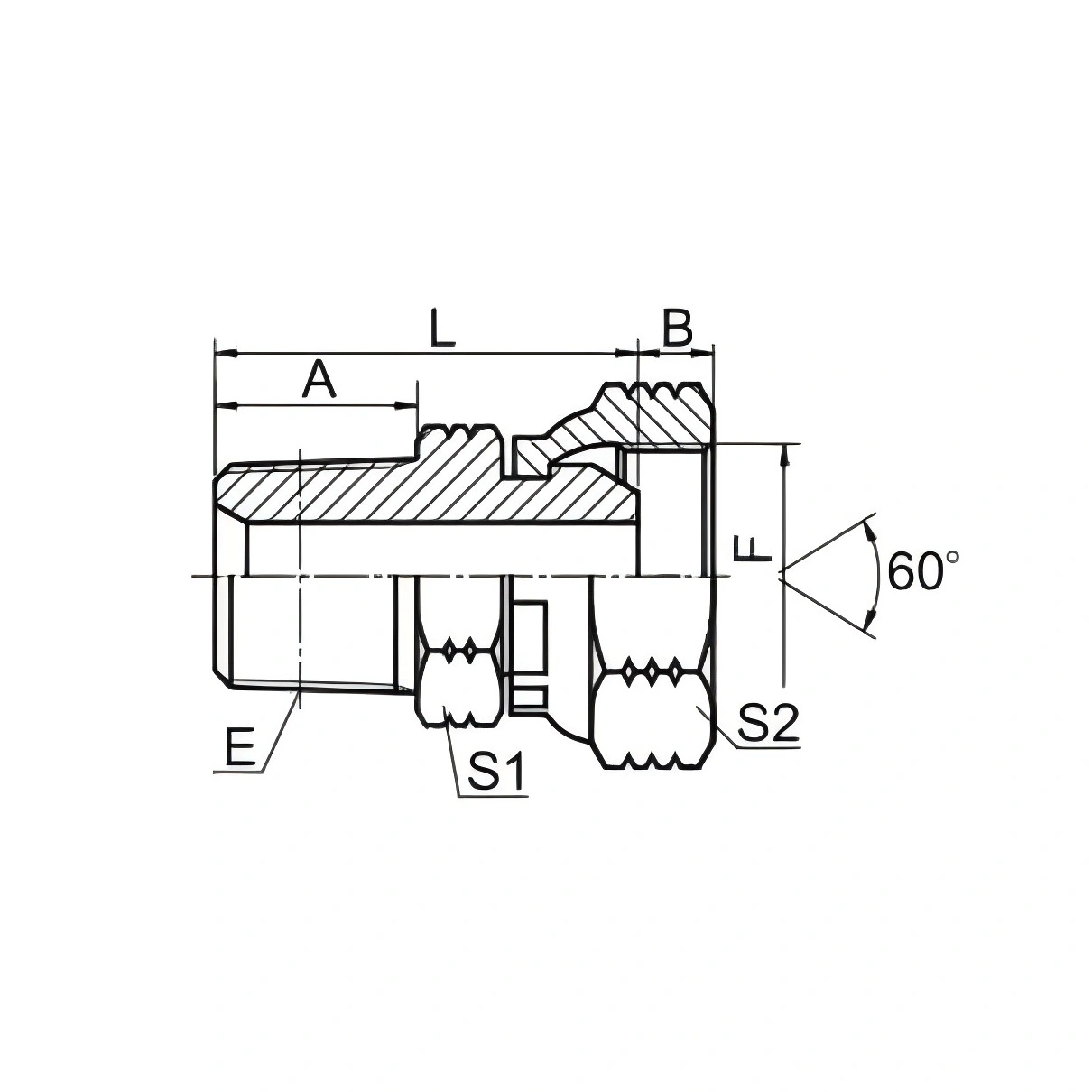

Racor hidráulico hembra 2NU NPSM |
-
Racor hidráulico hembra 2NU NPSM
-
Racor hidráulico hembra 2NU NPSM
| N.º DE PIEZA | ROSCA | DIMENSIONES | |||||
|---|---|---|---|---|---|---|---|
| E | F | A | B | L | S1 | S2 | |
| 2NU-02 | Z 1/8”X27 | 1/8”X27 | 10.5 | 3.5 | 25.5 | 12 | 15 |
| 2NU-02-04 | Z 1/8”X27 | 1/4”X18 | 10.5 | 4.5999999999999996 | 27.5 | 12 | 19 |
| 2NU-04-02 | Z 1/4” x 18 | 1/8”X27 | 15 | 3.5 | 30 | 14 | 15 |
| 2NU-04 | Z 1/4” x 18 | 1/4”X18 | 15 | 4.5999999999999996 | 32 | 17 | 19 |
| 2NU-04-06 | Z 1/4” x 18 | 3/8” x 18 | 15 | 6 | 33 | 17 | 22 |
| 2NU-06 | Z 3/8” x 18 | 3/8” x 18 | 16 | 6 | 34.5 | 19 | 22 |
| 2NU-06-04 | Z 3/8” x 18 | 1/4”X18 | 16 | 4.5999999999999996 | 33 | 19 | 19 |
| 2NU-06-08 | Z 3/8” x 18 | 1/2” x 14 | 16 | 7.5 | 36 | 19 | 27 |
| 2NU-08 | Z 1/2” x 14 | 1/2″ X14 | 19.5 | 7.5 | 41.5 | 22 | 27 |
| 2NU-08-04 | Z 1/2” x 14 | 1/4” X18 | 19.5 | 4.5999999999999996 | 38.5 | 22 | 19 |
| 2NU-08-06 | Z 1/2” x 14 | 3/8” x 18 | 19.5 | 6 | 39.5 | 22 | 22 |
| 2NU-12 | Z 3/4” x 14 | 3/4” X14 | 19.5 | 8.9 | 44.5 | 30 | 32 |
| 2NU-12-06 | Z 3/4” x 14 | 3/8” x 18 | 19.5 | 6 | 41.5 | 30 | 22 |
| 2NU-12-08 | Z 3/4” X14 | 1/2” x 14 | 19.5 | 7.5 | 43.5 | 30 | 27 |
| 2NU-12-16 | Z 3/4” x 14 | 1″ X11,5 | 19.5 | 10.5 | 46.5 | 32 | 41 |
| 2NU-16-12 | Z 1” x 11,5 | 3/4” x 14 | 21.5 | 8.9 | 51.5 | 36 | 32 |
| 2NU-16 | Z 1” x 11,5 | 1″ X11,5 | 25.5 | 10.5 | 52.5 | 36 | 41 |
| 2NU-16-20 | Z 1” x 11,5 | 1,1/4” x 11,5 | 25.5 | 11.2 | 58.5 | 41 | 50 |
| 2NU-20-16 | Z 1,25” x 11,5 | 1” x 11,5 | 26.5 | 10.5 | 55.5 | 36 | 41 |
| 2NU-20 | Z 1,25” x 11,5 | 1,1/4” x 11,5 | 26.5 | 11.2 | 59.5 | 46 | 50 |
| 2NU-20-24 | Z 1,25” x 11,5 | 1,5” x 11,5 | 26.5 | 11.2 | 59.5 | 46 | 55 |
| 2NU-24-20 | Z 1,5” x 11,5 | 1,1/4” x 11,5 | 27.5 | 11.2 | 62.5 | 50 | 50 |
| 2NU-24 | Z 1,5” x 11,5 | 1,5” x 11,5 | 27.5 | 11.2 | 62.5 | 50 | 55 |
| 2NU-32 | Z 2” x 11,5 | 2” x 11,5 | 27.5 | 11.2 | 64.5 | 65 | 70 |

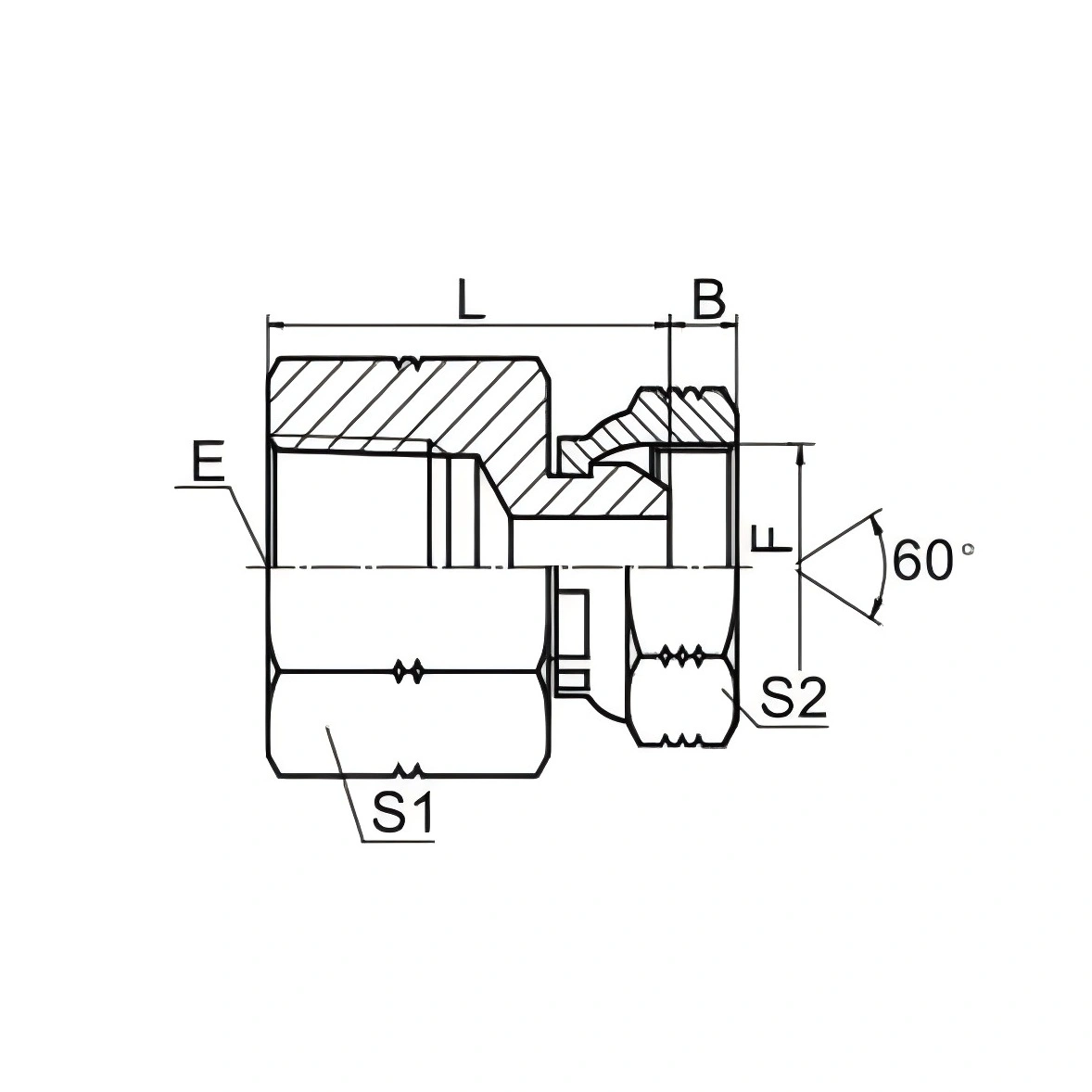

NPT HEMBRA / NPSM HEMBRA CONO DE 60° |
-
NPT HEMBRA / NPSM HEMBRA CONO DE 60°
-
NPT HEMBRA / NPSM HEMBRA CONO DE 60°
| N.º DE PIEZA | ROSCA | DIMENSIONES | |||||
|---|---|---|---|---|---|---|---|
| E | F | A | B | L | S1 | S2 | |
| 7NU-02S | Z 1/8” x 27 | 1/8”X27 | 3.5 | 24 | 17 | 15 | |
| 7NU-04-02S | Z1/4”X18 | 1/8”X27 | 3.5 | 29 | 19 | 15 | |
| 7NU-04S | Z1/4”X18 | 1/4”X18 | 4.5999999999999996 | 31.5 | 19 | 19 | |
| 7NU-04-06S | Z1/4”X18 | 3/8” x 18 | 6 | 33 | 19 | 22 | |
| 7NU-06S | Z3/8”X18 | 3/8” x 18 | 6 | 34 | 22 | 22 | |
| 7NU-08-06S | Z1/2”X14 | 3/8” x 18 | 6 | 39 | 30 | 22 | |
| 7NU-08S | Z1/2”X14 | 1/2” x 14 | 7.5 | 41 | 30 | 27 | |
| 7NU-12S | Z3/4”X14 | 3/4” x 14 | 8.9 | 44 | 36 | 32 | |
| 7NU-16S | Z1” x 11,5 | 1” x 11,5 | 10.5 | 51.5 | 41 | 41 | |
| 7NU-20S | Z1,25” x 11,5 | 1,1/4” x 11,5 | 11.2 | 55 | 50 | 50 | |
| 7NU-24S | Z1,1/2” x 11,5 | 1,5” x 11,5 | 11.2 | 55.5 | 60 | 55 | |
| 7NU-32S | Z2”X11,5 | 2” x 11,5 | 11.5 | 57 | 70 | 70 | |
